【无缝切换+画面分割+格式转换：PS18G913/512，KVM18G913/512/41DP，SW18G41MV/512MV】
【旧型号：PS913/ KVM913/ PS512/ SWB41MV/ KVM41DP/ SWB512MV】

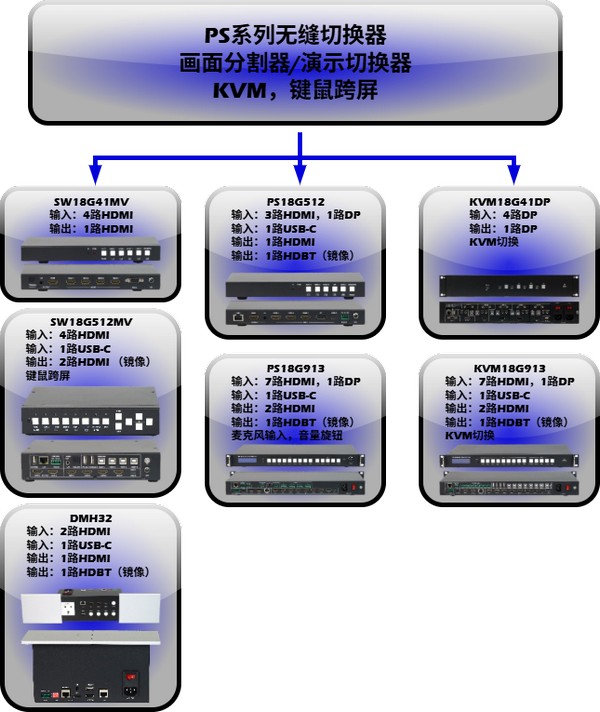

PS系列产品
1. SW18G41MV：最简版本，4入1出
2. SW18G512MV：41MV基础上增加键鼠跨屏
3. PS18G512：41MV基础上内置HDbaesT 1.0输出
4. PS18G913：PS512基础上增加更多输入
5. KVM18G913：PS512基础上增加KVM功能

PC控制软件：ViewMate 2.2
缺省密码：111111

内部软件+升级指南

1、输入输出：4K@60Hz HDMI 2.0
2、单画面：无缝切换，输入自动检测
3、多窗口：快速切换
4、四画面分割器：多种布局
5、音频输出
HDMI: Up to 7.1ch
SPDIF: Up to 5.1ch
3.5耳机: PCM输入

PS系列显示模式
1、Single=单画面显示（无缝切换）
2、PIP=PIP显示（快速切换）
3、Double=双画面显示（快速切换）
4、Triple=三画面显示（快速切换）
5、Quad=四画面显示（快速切换）

PS系列应用场景
1、小型智能会议室
2、演示切换器，讲桌切换器

PS系列自定义分辨率支持小间距LED

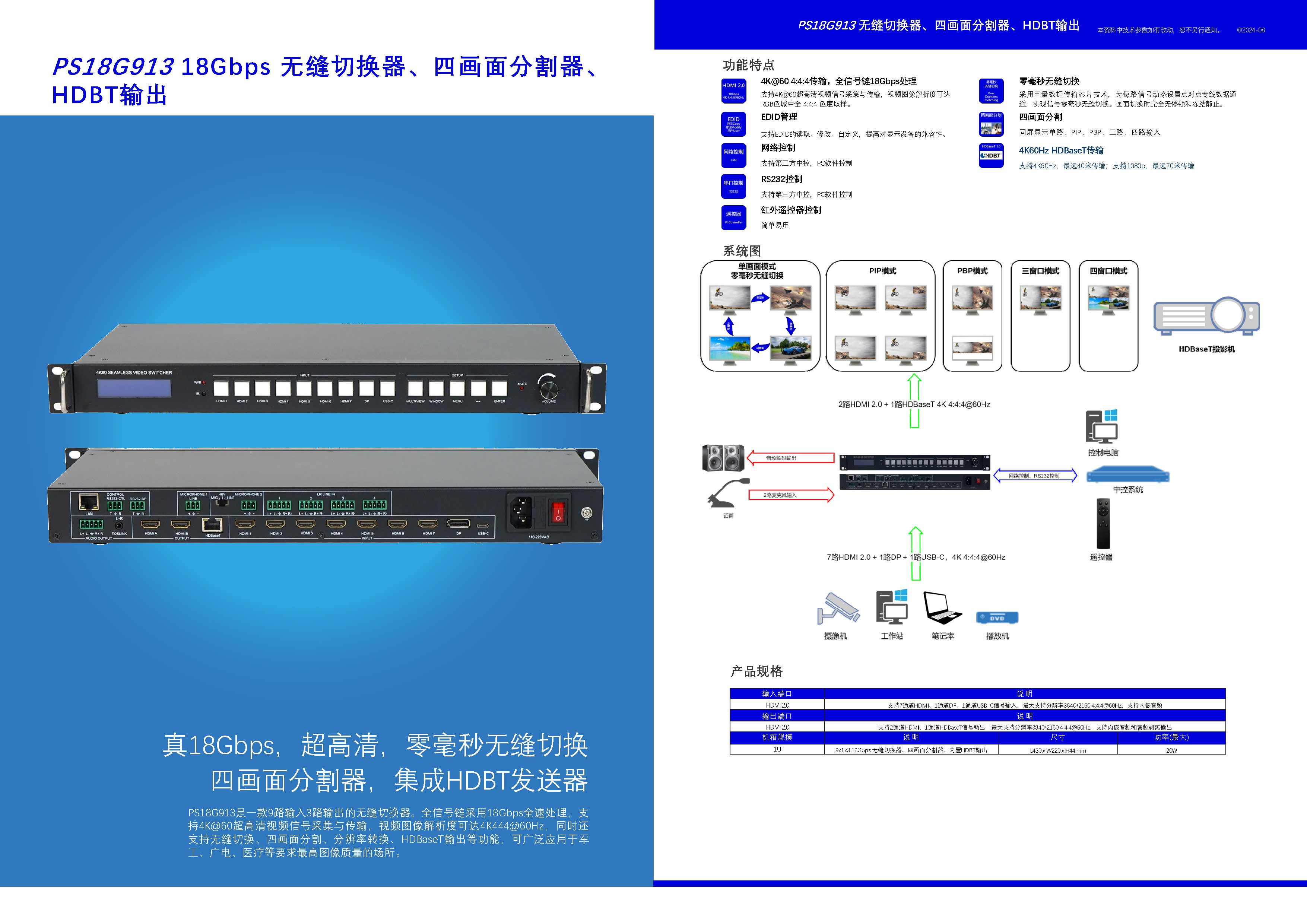

PS18G913：9x1x3 4K60Hz无缝切换器
四画面分割+格式转换+HDbaseT发送
演示切换器+音频麦克风处理

PS18G913亮点：
1、内置医疗级电源模块（台湾明纬）
2、视觉无损图像处理
3、真4K60Hz，全链路18Gbps
4、0ms无缝切换

用户手册：PS18G913
1、9路输入：7xHDMI，DP，USB-C
2、3路输出：2xHDMI，HDbaseT（镜像）
3、内置HDbaseT TX，4K@40m。4K长传
4、两路麦克风输入支持48V幻象
5、四路模拟音频输入（凤凰插）
6、控制：按键，RS232（凤凰插）
7、音量调整旋钮
8、1U机箱

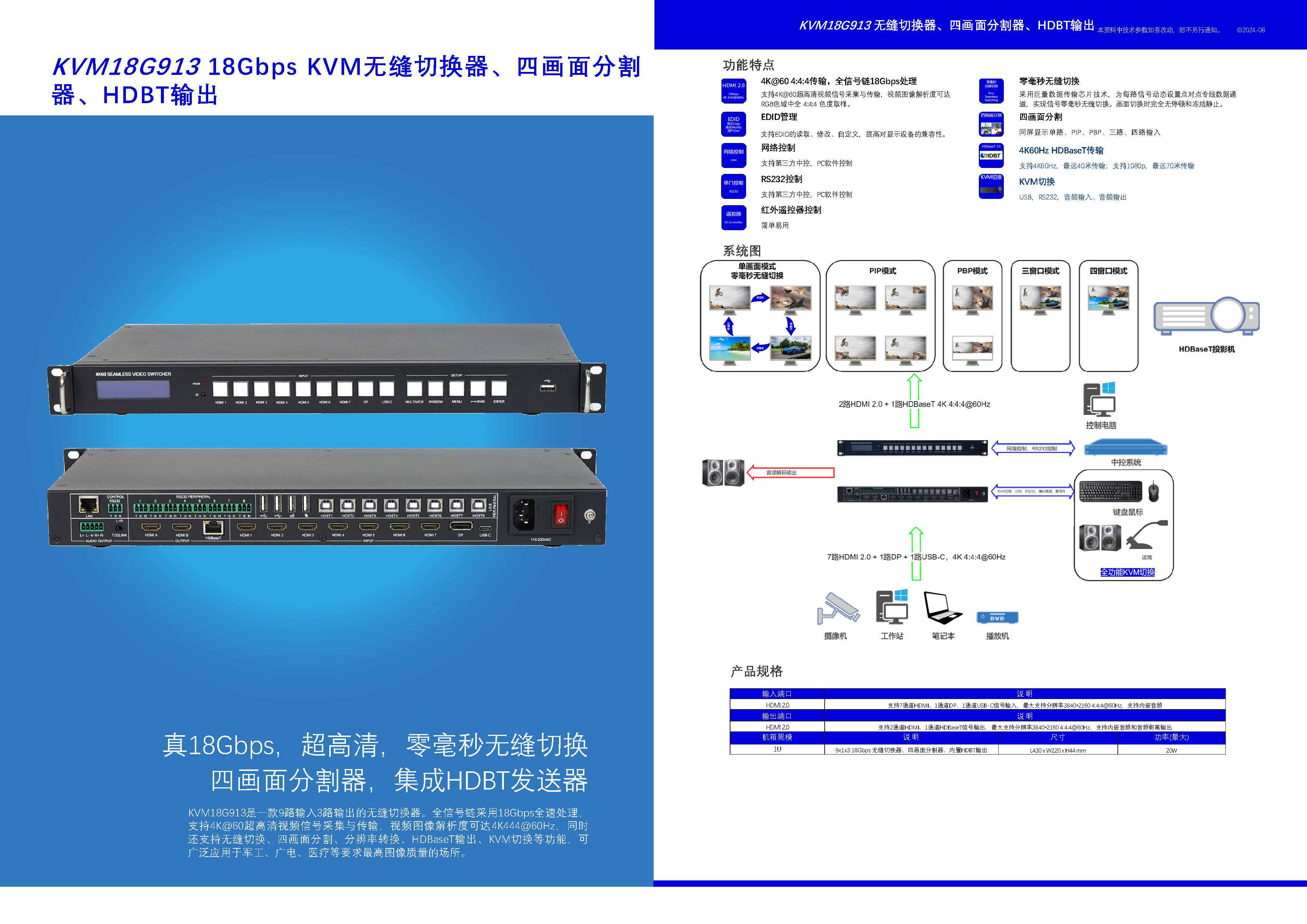

KVM18G913：9x1x3 4K60Hz无缝切换器
四画面分割+格式转换+HDbaseT发送
KVM管理+键鼠跨屏

KVM18G913亮点：
1、内置医疗级电源模块（台湾明纬）
2、视觉无损图像处理
3、真4K60Hz，全链路18Gbps
4、0ms无缝切换

用户手册：KVM18G913
1、9路输入：7xHDMI，DP，USB-C
2、3路输出：2xHDMI，HDbaseT（镜像）
3、内置HDbaseT TX，4K@40m。4K长传
4、8路USB2.0-B / RS232：接PC
5、两路USB-A键盘鼠标支持跨屏
6、3路USB2.0-A 支持高速数据
7、控制：按键，RS232（凤凰插）
8、1U机箱

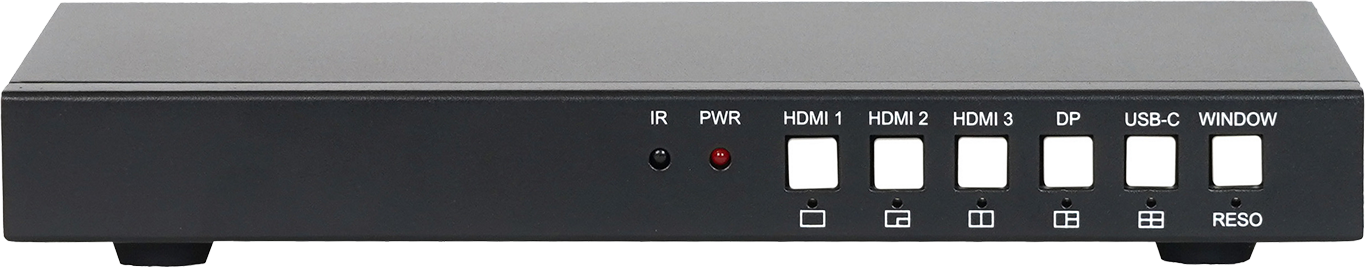

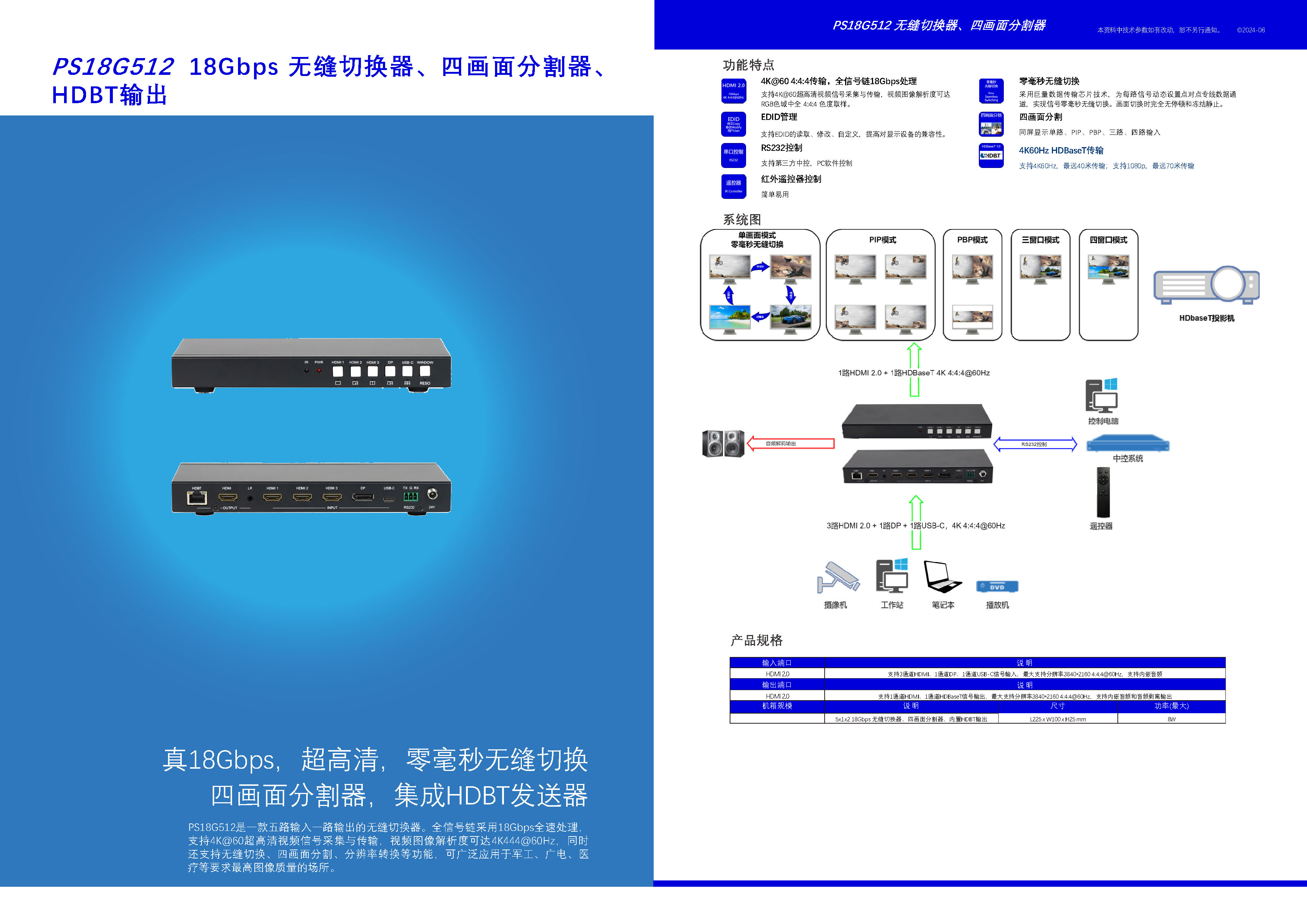

PS18G512：5x1x2 4K60Hz无缝切换器
四画面分割+格式转换+HDbaseT发送

PS512亮点：
1、视觉无损图像处理
2、真4K60Hz，全链路18Gbps
3、0ms无缝切换

用户手册：PS18G512
1、5路输入：3xHDMI，DP，USB-C
2、2路输出：HDMI，HDbaseT（镜像模式）
3、内置HDbaseT TX，4K@40m。4K长传
4、控制：按键，RS232（凤凰插）

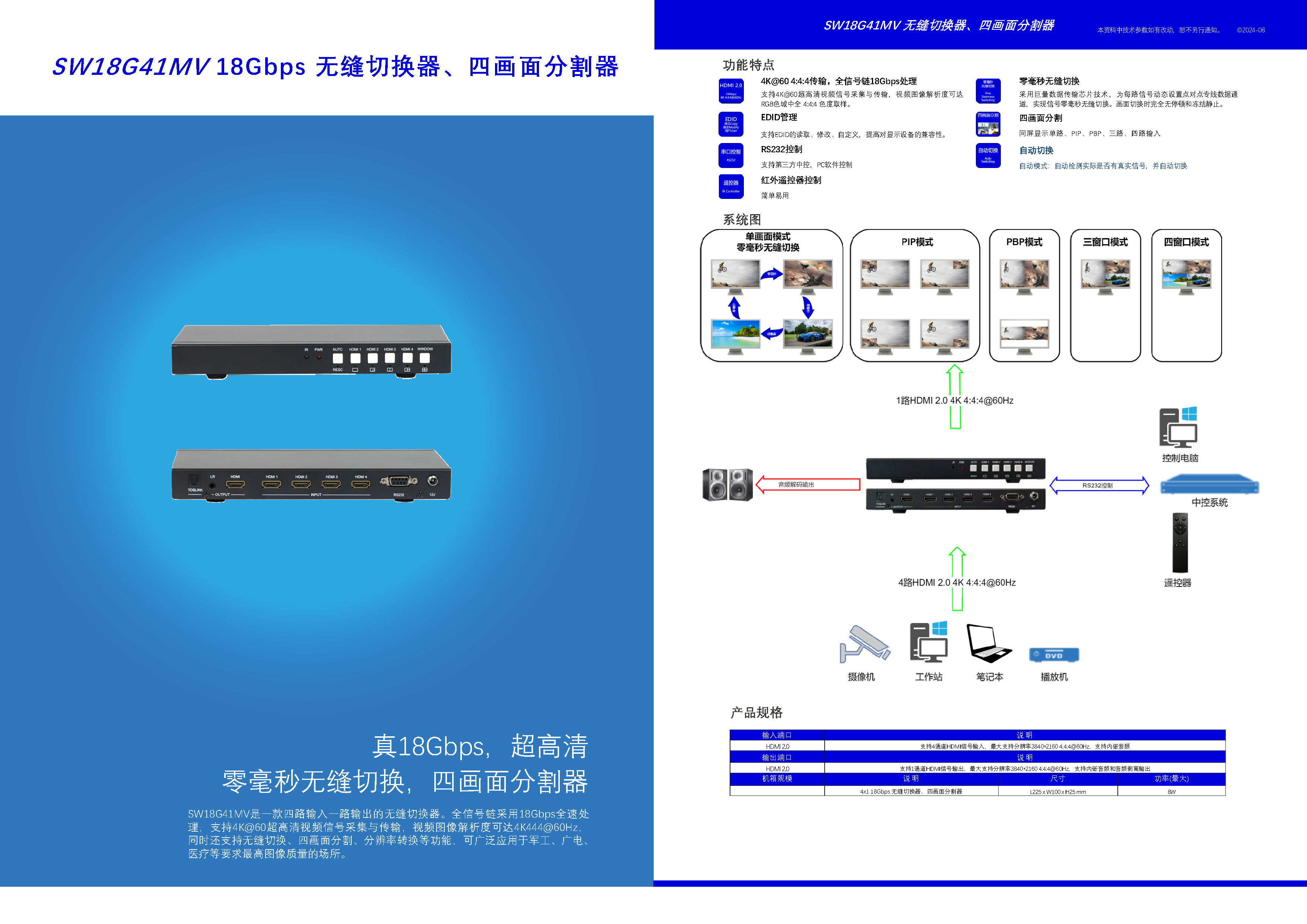

SW18G41MV：4x1 4K60Hz无缝切换器
四画面分割+格式转换

SW18G41MV亮点：
1、视觉无损图像处理
2、真4K60Hz，全链路18Gbps
3、0ms无缝切换

用户手册：SW18G41MV
1、输入：4路HDMI
2、输出：1路HDMI
3、控制：按键，遥控器，RS232
4、演讲人模式：横向16:9摄像头，截取9:16

SW18G41MV-演讲人显示模式

原始PC画面

原始摄像机画面

显示画面：16:9大屏，上下黑边

显示画面：21:9大屏或LED小间距（合理布局无黑边）

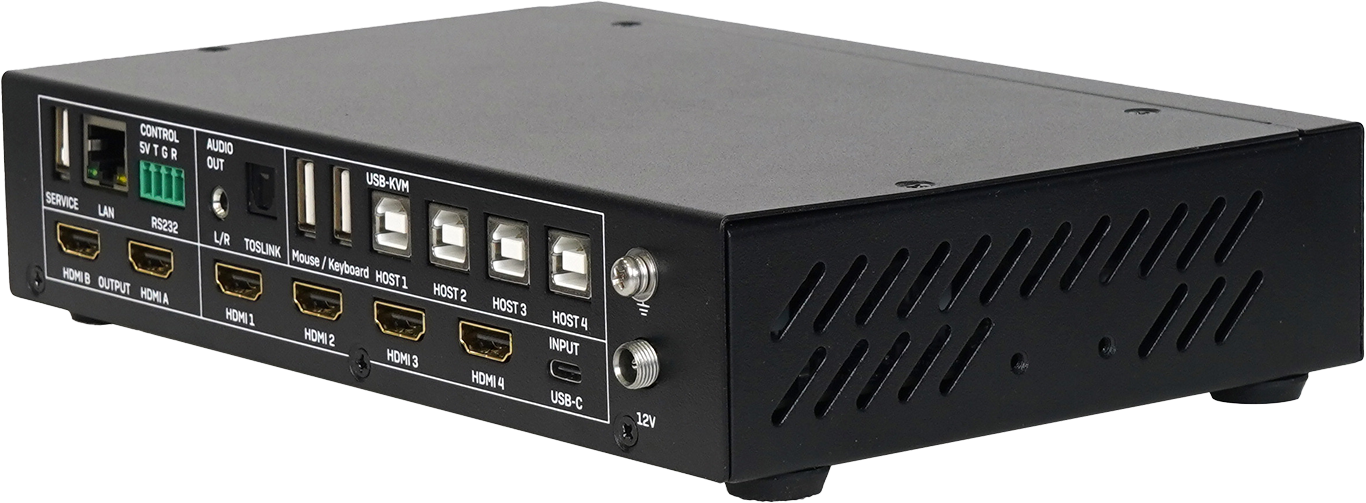

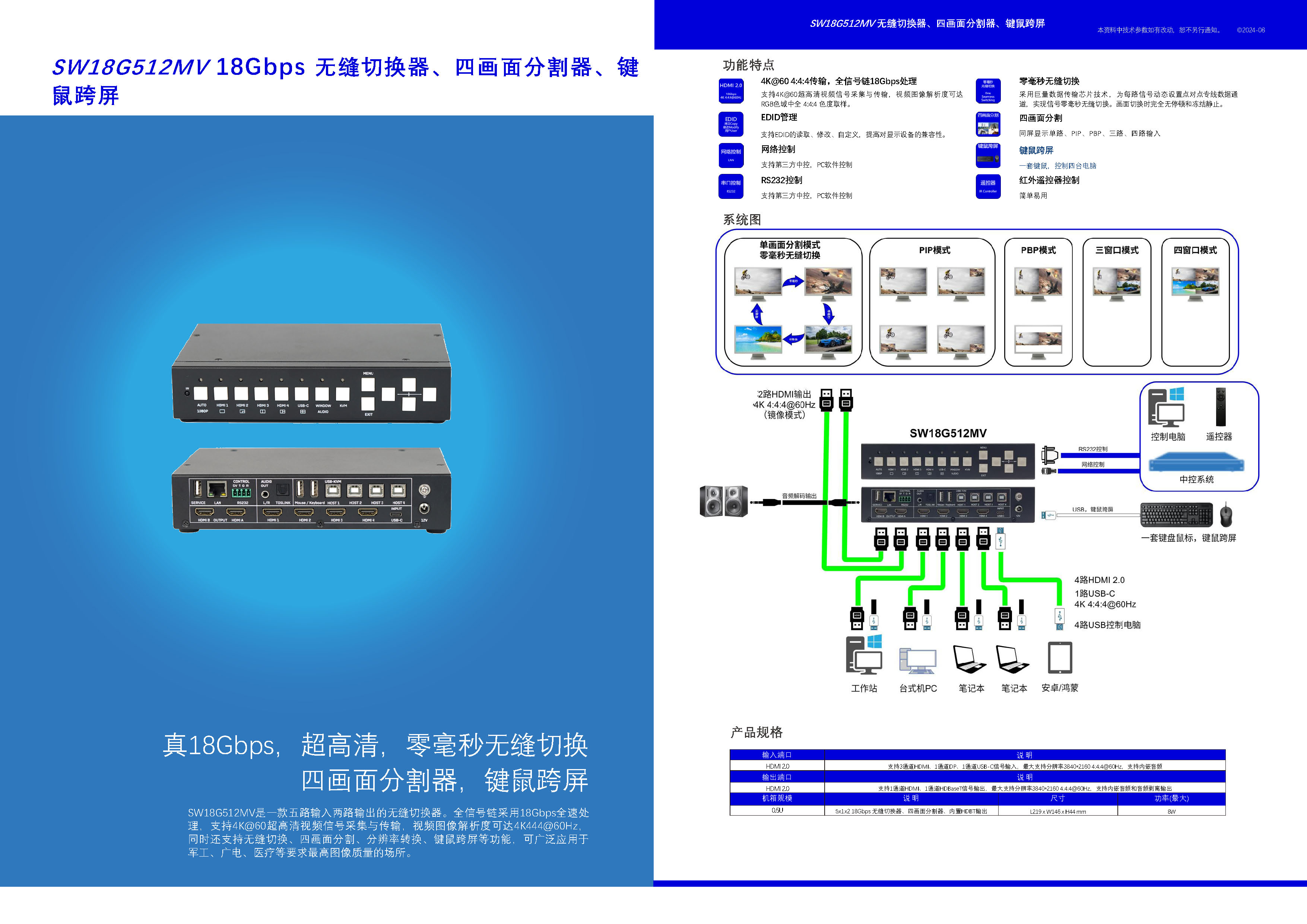

SW18G512MV：5x1x2 4K60Hz无缝切换器
四画面分割+格式转换+键鼠跨屏

SW18G512MV亮点：
1、视觉无损图像处理
2、真4K60Hz，全链路18Gbps
3、0ms无缝切换

用户手册：SW18G512MV
1、5路输入：4xHDMI，USB-C
2、2路输出：2xHDMI（镜像模式）
3、KVM键鼠跨屏：4路USB-B 接PC，2路USB-A 接键鼠
4、控制：按键，遥控器，LAN网络透传，RS232（凤凰插）

KVM18G41DP：4x1 4K60Hz无缝切换器
无缝切换+格式转换
KVM管理+键鼠跨屏

KVM18G41DP：
1、内置医疗级电源模块（台湾明纬）
2、视觉无损图像处理
3、真4K60Hz，全链路18Gbps
4、0ms无缝切换

用户手册：KVM18G41DP
1、4组接PC：DP+模拟L/R+麦克风+两路USB+RS232
2、1组接显示器：DP+模拟L/R+麦克风+两路USB+RS232
3、两路USB-A键盘鼠标支持跨屏
4、3路USB2.0-A 支持高速数据
5、控制：网络+RS232（凤凰插）+按键+遥控器
6、双电源冗余设计
7、1.5U机箱

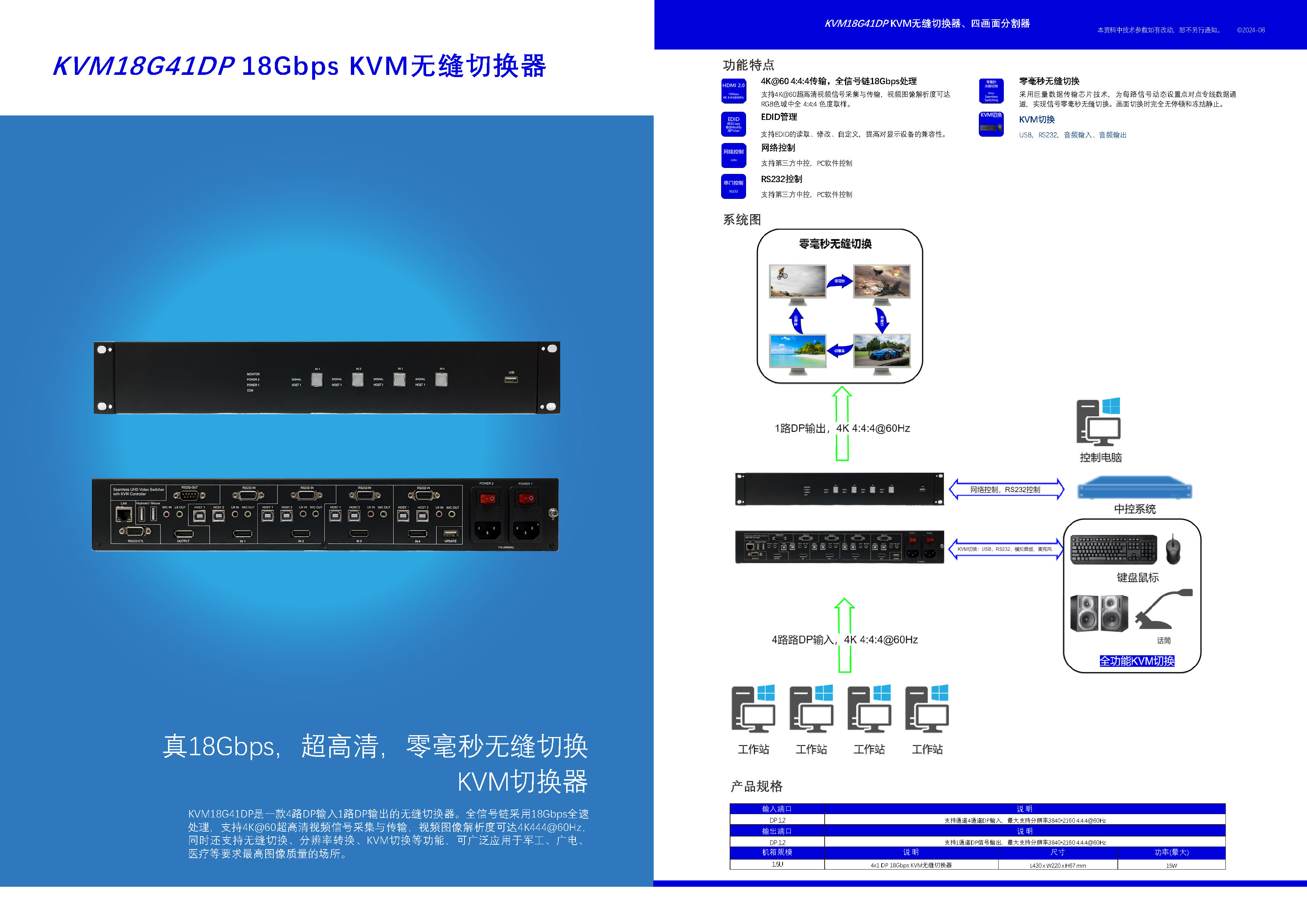

KVM18G41DP：应用框图

SW21：2x1 1080p无缝切换器
无缝切换+格式转换

用户手册：SW21
1、两路HDMI 1080p输入
2、一路HDMI 1080p输出
3、一路音频剥离耳机输出
